一般來說，電力電纜故障主要有斷線故障、接地或短路故障、斷線接地故障和閃絡故障等。我們可以根據以下一些方法來判斷電力電纜的故障類型。這里需要用到絕緣電阻表，我們將絕緣電阻計放在線路末端的線路上，測量每相的絕緣電阻。
(1)當搖動電纜有一芯或幾芯導體不連續，且對地電阻大時，可判斷斷線和接地故障。
(2)當電纜要測試電纜芯或幾對地絕緣電阻時，或芯與芯之間的絕緣電阻遠低于正常值，但高于100千瓦時，為高阻接地故障。
(3)當振動電纜電纜或幾芯對地絕緣電阻較高或正常時，應進行導體連續性試驗，檢查是否有斷線，是否有斷線故障。
(4)當電纜芯或幾對地絕緣電阻晃動時，或芯與芯之間絕緣電阻小于100kΩ時，為低阻接地或短路故障。

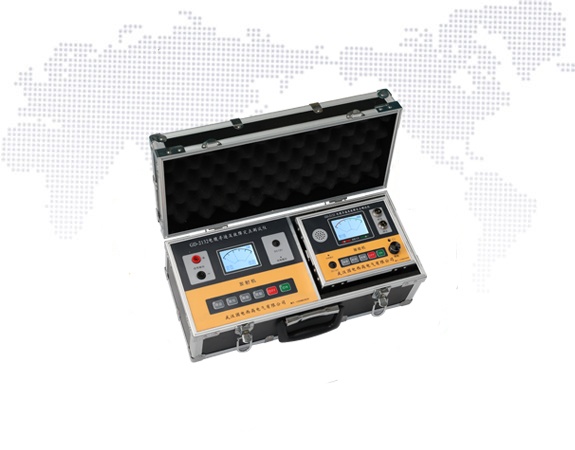

國電西高GD2132 電力電纜故障測試儀
GD-2132電力電纜故障測試儀是由GD2132F型發射機和GD2132J型接收機及感應式探頭、電位差式探測架等組成。儀器采用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試，采用電位差方法對光纜、電纜進行故障定位測試。適用于具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。它是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。
